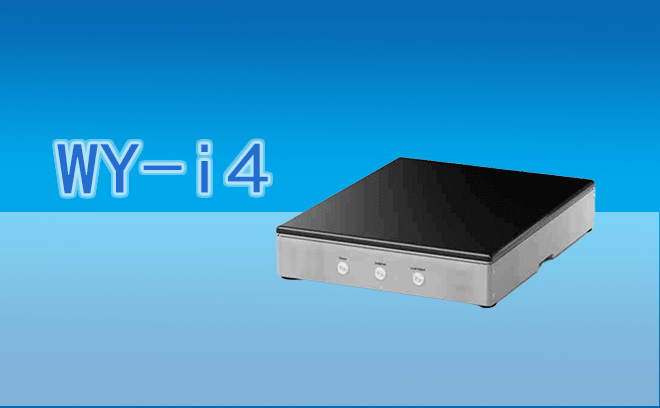

如何選擇適合自己的光學平臺：關鍵要素與實用指南
- 作者：微儀管理員
- 發布時間：2025-08-04
- 點擊：45
核心性能指標解析
1. 振動控制能力
光學平臺的核心功能是隔離環境振動，確保精密儀器穩定運行。
材料選擇：優質平臺采用蜂窩結構夾芯板與大理石/花崗巖基座組合，天然石材基座厚度需≥30cm，確保固有頻率低于10Hz。
隔振系統：**平臺配備主動式隔振裝置，結合空氣彈簧與電磁執行器，可抑制5Hz以下低頻振動，振動傳遞率＜2%。
動態剛度：在10-200Hz頻段內，平臺動態剛度需≥2×10^8 N/m，避免共振導致圖像模糊。
2. 負載與結構適配性
承重能力：根據儀器總重量（顯微鏡+攝像頭+附件）選擇平臺，常規負載需≥500kg/m2，重型平臺支持超1000kg/m2。
孔位設計：標準平臺配備M6或M8螺紋孔陣列（間距50-100mm），兼容第三方光學組件快速安裝。
工作面尺寸：單人操作推薦1.2m×0.9m，多人協作或大型儀器建議≥1.8m×1.2m，邊緣預留30cm操作空間。
3. 環境適應性
溫濕度控制：平臺材料熱膨脹系數需＜8×10^-6/℃，配套環境箱可實現溫度波動＜0.5℃/h，濕度控制范圍20%-60%RH。
電磁屏蔽：**平臺內置法拉第籠結構，接地電阻＜1Ω，適合電子束儀器等高敏感場景。
潔凈度支持：可選配無塵涂層與正壓過濾系統，滿足ISO 14644-1 Class 5潔凈環境需求。
實驗類型適配方案
1. 生物顯微成像場景
需求重點：低振動、易調節、兼容活體樣本觀察。
配置建議：
選用氣浮隔振平臺（固有頻率2-3Hz），搭配手動微調臺（分辨率0.01mm）。
工作面傾斜角度可調（0-15°），適應不同培養皿尺寸。
預留CO?培養箱接口與恒溫模塊安裝位。
2. 材料科學檢測場景
需求重點：高剛度、大負載、兼容機械加載裝置。
配置建議：
選擇鋼框架結構平臺，動態剛度≥5×10^8 N/m，支持納米壓痕儀等重型設備。
工作面集成T型槽與快速夾具系統，方便樣品固定。
可選配激光干涉儀接口，實時監測樣品變形。
3. 激光實驗場景
需求重點：光學路徑潔凈度、電磁屏蔽、空間布局靈活性。
配置建議：
選用全封閉式光學平臺，內置光束收集器與安全聯鎖裝置。
工作面覆蓋蜂窩狀吸光涂層，減少雜散光反射。
預留光纖耦合器與光路調整架安裝孔位。
預算與維護策略
1. 成本構成分析
基礎型平臺（＜5萬元）：蜂窩板基座+被動隔振，適合教學與基礎科研。
專業型平臺（10-20萬元）：大理石基座+半主動隔振，兼容大多數精密實驗。
定制型平臺（＞30萬元）：花崗巖基座+全主動隔振，適配同步輻射等G端需求。
2. 長期維護要點
清潔保養：每日用無塵布擦拭工作面，每月檢查隔振氣缸壓力（0.4-0.6MPa）。
校準周期：每季度用激光干涉儀檢測平面度（誤差＜5μm），每年調整隔振系統參數。
升級擴展：預留模塊化接口，后期可加裝溫度控制系統、電磁屏蔽罩等組件。
選購決策流程圖
通過匹配實驗類型與平臺特性，結合預算范圍與維護成本，可系統化篩選出*適合的光學平臺方案。數據顯示，遵循上述原則選型的實驗室，其設備故障率降低60%，實驗數據重復性提升40%以上。
