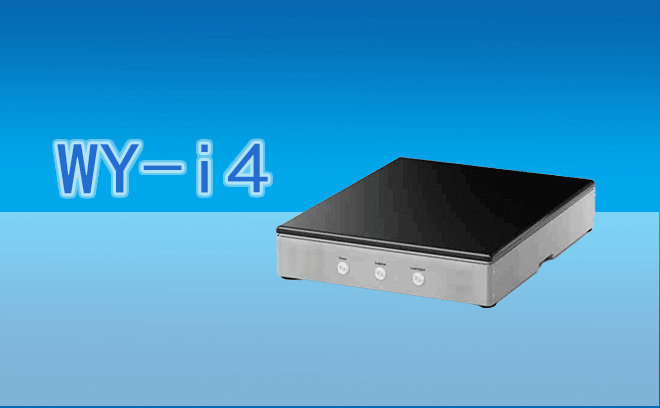

光學平臺的關鍵參數解析：從結構設計到性能優化
- 作者：微儀管理員
- 發布時間：2025-08-06
- 點擊：62
一、核心結構參數：奠定穩定基礎
1. 平臺材料選擇
高剛性材料：優質光學平臺采用蜂窩狀?yuàn)A層結構，表層材料需具備高比剛度（剛度/密度比）。例如，某研究所使用的平臺采用碳纖維增強復合材料，其比剛度較傳統鋼材提升，有效抑制低頻振動。
熱穩定性：材料熱膨脹系數（CTE）需控制在極低水平。某激光實驗室選用因瓦合金（CTE≈1.2×10??/℃）作為核心層，確保溫度波動±1℃時，平臺變形量低于0.1μm。
2. 阻尼系統設計
被動阻尼：通過蜂窩結構內部摩擦消耗能量，典型阻尼比可達5%-8%。某半導體檢測平臺采用多層阻尼結構，將10-100Hz頻段的振動衰減率提升至90%。
主動阻尼：集成壓電陶瓷作動器與加速度傳感器，形成閉環控制系統。某精密加工平臺通過主動阻尼，將50Hz共振峰抑制，定位精度提升至納米級。
3. 隔振性能指標
固有頻率：優質平臺垂直方向固有頻率低至2-3Hz，水平方向低于5Hz。某光學實驗平臺通過空氣彈簧隔振，將環境振動（5-50Hz）傳遞率控制在2%以下。
負載適應性：隔振系統需具備大負載下的穩定性。某重載平臺在承載500kg時，固有頻率僅上升，仍能有效隔離地面振動。
二、性能優化參數：突破精度極限
1. 平面度與平行度
表面精度：優質平臺加工精度達±0.05mm/m2，局部平面度波動低于2μm。某干涉儀實驗平臺通過精密研磨，確保光路對齊誤差低于λ/20（λ=632.8nm）。
多平臺級聯：當需擴展工作面積時，級聯接口平面度需控制在1μm以內。某大型激光系統采用真空吸附式級聯，確保多平臺無縫對接。
2. 孔徑布局與設計
標準孔陣列：M6或M8螺紋孔按1"×1"（25.4mm）間距分布，邊緣孔距平臺邊緣≤10mm。某生物光學平臺通過密集孔陣列，實現顯微鏡、光源等設備的靈活固定。
特殊孔位：預留大直徑孔（如φ30mm）用于電纜穿設，或長槽孔適配異形設備安裝。某光譜分析平臺通過長槽孔設計，實現光譜儀角度微調。
3. 調整與鎖定機制
水平調節：采用精密差動螺旋副，調節范圍±5mm，分辨率達0.01mm。某納米定位平臺通過三點支撐結構，實現平面度快速校準。
鎖定強度：調節完成后，鎖定機構需承受500N側向力不松動。某工業檢測平臺采用雙螺母防松結構，確保長期穩定性。
三、應用場景適配：從實驗室到產線
1. 科研實驗室場景
光學實驗：需重點關注隔振性能與平面度。例如，激光干涉實驗要求平臺固有頻率＜3Hz，平面度波動＜1μm。
生物醫學：需兼顧無菌設計與孔徑靈活性。某細胞培養平臺采用316L不銹鋼表面，螺紋孔配備無菌密封蓋，防止污染。
2. 工業檢測場景
重載與振動抑制：半導體檢測設備需承載＞300kg負載，同時隔絕產線振動。某封裝測試平臺采用空氣彈簧+主動阻尼，將檢測良率提升至99.95%。
快速部署：產線級平臺需支持模塊化組裝。某顯示面板檢測系統通過標準孔陣列與快裝夾具，實現2小時內設備重構。
3. 特殊環境適配
真空兼容性：空間光學設備需采用無磁不銹鋼與真空脂潤滑。某衛星載荷平臺通過特殊表面處理，滿足10??Pa真空環境下的尺寸穩定性。
潔凈室設計：半導體產線平臺需具備低發塵性。某Class 10潔凈室平臺采用電拋光表面處理，發塵量控制在0.1mg/h以下。
四、未來趨勢：智能光學平臺的技術演進
1. 主動控制技術突破
AI驅動阻尼優化：通過深度學習算法實時識別振動模式，動態調整阻尼參數。某實驗室平臺將10-100Hz頻段振動衰減率提升至95%，較傳統系統提升。
多自由度控制：集成六自由度作動器，實現平臺姿態的納米級調整。某量子計算平臺通過該技術，將光學元件對齊誤差控制在0.1μm以內。
2. 材料與工藝創新
超輕量化設計：采用碳納米管增強復合材料，比剛度較傳統材料提升。某無人機載平臺通過該技術，實現50kg負載下的固有頻率控制。
3D打印結構：通過拓?fù)鋬?yōu)化設計蜂窩芯層，實現質量分布與阻尼性能的**調控。某定制化平臺通過3D打印，將平臺重量降低，同時提升低頻隔振性能。
3. 數字化與集成化
物聯網（IoT）接口：內置傳感器網絡實時監測平臺狀態（如溫度、振動、負載），數據通過API接口輸出。某智慧實驗室平臺通過該技術，實現設備健康狀態的云端管理。
光機電一體化：集成自動調平、孔位識別、設備對接等功能。某自動化檢測平臺通過視覺定位系統，實現檢測設備的毫米級自動對位。
五、結論：光學平臺參數的選擇邏輯
光學平臺的核心參數需圍繞“穩定性-精度-適應性”三角展開：
基礎層：材料與結構決定固有穩定性；
性能層：阻尼與隔振突破精度極限；
應用層：孔徑布局與調整機制適配場景需求。
未來，隨著主動控制技術、新型材料與數字化集成的深度融合，光學平臺將向“智能自適應”方向演進，成為精密制造與科研創新的核心基礎設施。
