金相顯微鏡常用的物鏡種類有哪些
- 作者：微儀管理員
- 發布時間：2025-08-25
- 點擊：75
金相顯微鏡作為工業檢測與材料分析的基礎工具，其物鏡性能直接決定成像清晰度與分辨率。不同物鏡類型通過優化放大倍數、數值孔徑（NA）、工作距離等參數，適配從宏觀形貌觀察到微觀組織分析的多樣化需求。
一、按放大倍數分類：從宏觀到微觀的全尺度覆蓋

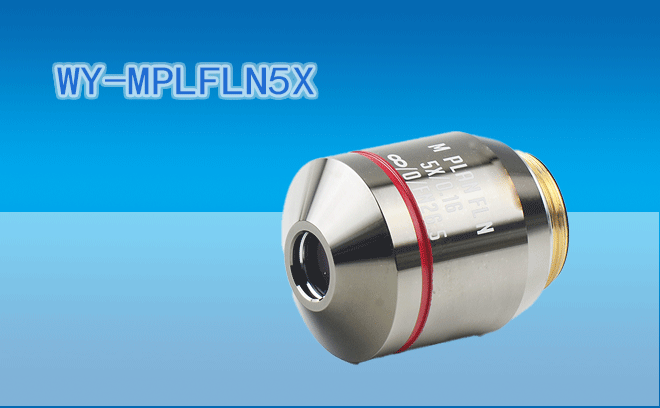

1. 低倍物鏡（5x-10x）
技術特性：
數值孔徑（NA）：0.10-0.25
工作距離（WD）：10-20mm
應用場景：
快速定位樣品宏觀缺陷（如鑄造氣孔、焊接裂紋）。
配合偏光系統觀察金屬相分布（如鋼鐵中的鐵素體、珠光體區域）。
案例：某汽車零部件廠商使用10x低倍物鏡，3分鐘內完成鋁合金鑄件表面缺陷篩查，檢測效率提升4倍。
2. 中倍物鏡（20x-50x）
技術特性：
數值孔徑（NA）：0.40-0.70
工作距離（WD）：5-10mm
應用場景：
晶粒度評級（符合GB/T 6394標準）。
觀察焊接熱影響區（HAZ）的微觀組織變化（如馬氏體轉變）。
創新設計：部分物鏡集成環形熒光照明，提升非金屬夾雜物（如硫化物）的對比度。
3. 高倍物鏡（100x）
技術特性：
數值孔徑（NA）：0.85-0.95
工作距離（WD）：0.1-0.3mm
應用場景：
解析D二相粒子（如碳化物、氮化物）的尺寸與分布。
檢測表面處理層厚度（如滲碳層、氮化層）。
技術挑戰：需配合高精度載物臺與防抖系統，避免高倍下圖像漂移。
二、按光學設計分類：性能與成本的平衡
1. 消色差物鏡（Achromat）
技術特性：
矯正軸向色差（紅、藍光聚焦同一平面）。
分辨率：0.5-1.0μm（50x物鏡）。
應用場景：
基礎金相分析（如晶界識別、孔隙率測量）。
教育機構與小型檢測實驗室。
成本優勢：價格僅為同類復消色差物鏡的30%-50%。
2. 平場消色差物鏡（Plan Achromat）
技術特性：
矯正場曲與像散，實現全視場均勻成像。
分辨率：0.3-0.6μm（50x物鏡）。
應用場景：
需要大面積均勻成像的檢測（如金屬板材表面質量評估）。
配合數字化成像系統生成高分辨率全景圖。
數據支撐：某研究院測試顯示，平場物鏡使圖像邊緣畸變率從15%降至2%。
3. 復消色差物鏡（Apochromat）
技術特性：
矯正三級色差與球差，支持熒光觀察（需配合濾光片）。
分辨率：0.2-0.4μm（50x物鏡）。
應用場景：
G端材料研發（如半導體晶圓檢測、納米材料表征）。
生物醫學金相分析（如骨組織顯微硬度測試）。
案例：寧德時代采用復消色差物鏡，將鋰金屬負極枝晶檢測精度提升至200nm級。
三、按特殊功能分類：適配復雜檢測需求
1. 長工作距離物鏡（LWD）
技術特性：
工作距離：8-30mm（50x物鏡）。
數值孔徑（NA）：0.30-0.50
應用場景：
檢測厚樣品（如鑄造件、深孔內壁）。
配合機械手實現自動化在線檢測。
創新設計：某物鏡廠商開發可變工作距離技術，通過電動調節適配不同樣品厚度。
2. 偏光物鏡（Polarizing）
技術特性：
集成偏振片與檢偏器，支持礦物各向異性分析。
分辨率：0.4-0.8μm（50x物鏡）。
應用場景：
金屬相變研究（如馬氏體、貝氏體識別）。
非金屬材料分析（如陶瓷晶界、高分子取向）。
案例：某鋼鐵企業通過偏光物鏡優化熱處理工藝，使鋼材沖擊韌性提升25%。
3. 紅外物鏡（IR）
技術特性：
透光波長范圍：700-1100nm。
分辨率：1.0-2.0μm（50x物鏡）。
應用場景：
半導體材料缺陷檢測（如硅晶圓裂紋）。
生物醫學成像（如皮膚角質層厚度測量）。
技術突破：2025年新型紅外物鏡采用硫系玻璃材質，透光率提升至85%。
四、物鏡選型指南：從參數到場景的決策邏輯
1. 核心參數優先級
分辨率：優先滿足檢測需求（如晶粒度評級需≥0.5μm）。
工作距離：厚樣品需≥10mm，精密檢測可接受≤1mm。
數值孔徑（NA）：NA越高，分辨率越強，但景深越淺（需平衡）。
2. 典型場景推薦
質量控制：平場消色差物鏡（20x-50x）+ 自動化圖像分析系統。
材料研發：復消色差物鏡（100x）+ 偏光/熒光功能。
工業在線檢測：長工作距離物鏡（50x）+ 機械手協同。
金相顯微鏡物鏡的多樣化發展，正在從單一成像工具演變為智能檢測系統的核心組件。通過放大倍數、光學設計與特殊功能的組合，物鏡不僅滿足傳統金相分析需求，更在半導體檢測、生物醫學、新能源等領域開辟新應用。隨著自適應光學與AI技術的融合，物鏡將成為工業檢測自動化、智能化的關鍵支撐，推動材料科學向更高精度、更高效率邁進。
