金相顯微鏡適合使用的目鏡有哪些
- 作者:微儀管理員
- 發布時間:2025-09-03
- 點擊:84

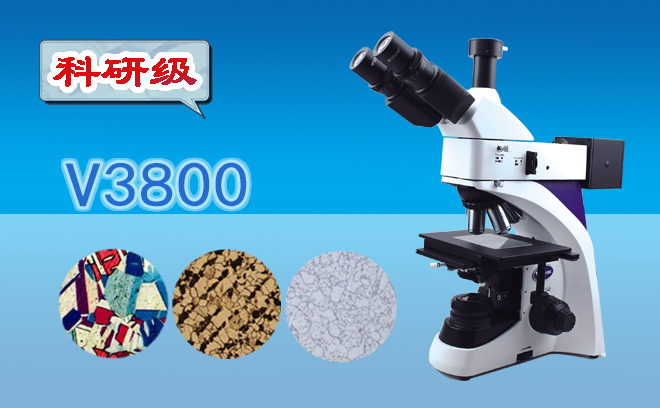

在金相顯微鏡的使用中,目鏡作為光學系統的關鍵組件,直接影響觀察效果與檢測精度。不同類型的目鏡在放大倍數、視場范圍、像差校正等方面各有特點,適用于不同的檢測場景。本文將系統介紹金相顯微鏡常用目鏡的類型、參數及應用場景,幫助用戶根據需求選擇合適的目鏡。
一、金相顯微鏡目鏡的核心類型與特點
1. 惠更斯目鏡
技術原理:由場鏡和接目鏡組成,場鏡和接目鏡均為平凸透鏡,凸面迎光。通過調整兩鏡的光心距離,可消除垂軸色差。
典型特點:
結構簡單,成本低,視場角達30°~40°,適合基礎檢測。
需與垂軸色差校正不足的物鏡配合使用(如普通消色差物鏡)。
標注代號通常為“H”或無代號(普通目鏡)。
應用場景:
常規金相檢測:如觀察晶粒形態、簡單形貌分析。
教學演示:搭配低倍物鏡(如5X、10X),適合課堂演示金相組織。

2. 補償目鏡
技術原理:專為配合垂軸色差校正不足的物鏡設計,具有“色過正”特性,可補償物鏡的色差。
典型特點:
放大倍數較高(如16X、20X),分辨率優于惠更斯目鏡。
需與平場消色差物鏡、平場半復消色差物鏡等配合使用。
標注代號通常為“K”或“C”。
應用場景:
高精度檢測:如觀察平場物鏡下的均勻金相組織。
科研分析:搭配高倍物鏡(如100X),用于微觀缺陷識別。
3. 平場目鏡
技術原理:通過特殊透鏡設計(如雙膠合透鏡),校正場曲和象散,使視場更平坦。
典型特點:
視場數(F.N.)較大(如F.N.22),視場范圍廣。
與平場物鏡配合使用時,清晰區域擴大,適合大面積觀察。
標注代號通常為“P”或“Plan”。
應用場景:
大面積金相觀察:如檢測大型工件(如航空發動機葉片)的表面組織。
平場物鏡配套:確保整個視場內成像均勻,無邊緣模糊。
4. 高眼點目鏡
技術原理:通過延長出瞳距離(通常≥15mm),使觀察者無需緊貼目鏡即可清晰成像。
典型特點:
適合佩戴眼鏡的觀察者,減少眼部疲勞。
視場角較大(如40°以上),兼顧舒適性與檢測效率。
標注代號通常為“HE”或“High-Eyepoint”。
應用場景:
長時間檢測:如生產線質檢,需多人輪流觀察。
教學與培訓:學生佩戴眼鏡時仍能清晰觀察。
5. 分劃目鏡
技術原理:內置分劃板(如十字叉絲、刻度尺),可直接在目鏡中測量樣品尺寸。
典型特點:
分劃板位于目鏡光欄處,與物鏡成像疊加,實現實時測量。
需結合物鏡放大倍數計算實際尺寸(實際尺寸=分劃板讀數÷物鏡倍數)。
標注代號通常為“R”或“Reticle”。
應用場景:
定量測量:如晶粒度評級、滲碳層深度測定。
缺陷標注:在圖像中直接標注裂紋、孔洞等缺陷的尺寸。
6. 廣角目鏡
技術原理:通過大視場設計(視場角≥40°),擴大觀察范圍,提升檢測效率。
典型特點:
視場數較高(如F.N.22),可觀察更大范圍的樣品細節。
適合搭配低倍物鏡(如5X、10X),快速篩查缺陷。
標注代號通常為“WF”或“Wide-Field”。
應用場景:
大尺寸工件檢測:如汽車變速箱齒輪表面劃痕識別。
快速篩查:初步判斷樣品是否存在明顯缺陷(如縮孔、裂紋)。
二、目鏡參數解析與選擇指南
1. 關鍵參數說明
放大倍數:常見為10X、12.5X、16X,需與物鏡倍數匹配(總放大倍數=物鏡倍數×目鏡倍數)。
視場數(F.N.):數值越大,視場范圍越廣(如F.N.20適合常規檢測,F.N.22適合大視場觀察)。
出瞳距離:高眼點目鏡出瞳距離≥15mm,適合佩戴眼鏡者。
像差校正:補償目鏡校正垂軸色差,平場目鏡校正場曲,需根據物鏡類型選擇。
2. 選擇目鏡的核心原則
匹配物鏡類型:
普通消色差物鏡:搭配惠更斯目鏡(H型)。
平場消色差物鏡:搭配補償目鏡(K型)或平場目鏡(P型)。
高倍物鏡(如100X):優先選擇高眼點目鏡(HE型)或分劃目鏡(R型)。
適配檢測需求:
常規檢測:選擇10X惠更斯目鏡,搭配50X物鏡,總放大倍數500X。
高精度測量:選擇16X分劃目鏡,搭配100X物鏡,總放大倍數1600X。
大視場觀察:選擇12.5X廣角目鏡,搭配20X物鏡,總放大倍數250X。
考慮操作舒適性:
長時間檢測:優先選擇高眼點目鏡(HE型),減少眼部疲勞。
多人協同:選擇視場數較大的目鏡(如F.N.22),確保所有觀察者清晰成像。
三、典型應用場景與目鏡搭配示例
1. 金屬材料研發
場景:觀察鋁合金晶粒形態,測定滲碳層深度。
目鏡選擇:
晶粒觀察:10X惠更斯目鏡(H型),搭配50X物鏡,總放大倍數500X。
滲碳層測量:16X分劃目鏡(R型),搭配100X物鏡,總放大倍數1600X,分劃板讀數÷100即為實際深度。
2. 航空航天部件檢測
場景:檢測航空發動機葉片表面裂紋,評估材料性能。
目鏡選擇:
裂紋識別:12.5X廣角目鏡(WF型),搭配20X物鏡,總放大倍數250X,快速定位裂紋位置。
高精度分析:16X補償目鏡(K型),搭配100X物鏡,總放大倍數1600X,觀察裂紋擴展路徑。
3. 汽車制造質量控制
場景:檢測變速箱齒輪表面劃痕,確保產品合格。
目鏡選擇:
快速篩查:10X高眼點目鏡(HE型),搭配10X物鏡,總放大倍數100X,大面積觀察齒輪表面。
定量測量:12.5X分劃目鏡(R型),搭配50X物鏡,總放大倍數625X,測量劃痕寬度與深度。
4. 科研教學演示
場景:高校實驗室演示金相組織,指導學生進行定量分析。
目鏡選擇:
演示教學:10X平場目鏡(P型),搭配20X物鏡,總放大倍數200X,視場平坦,適合多人觀察。
學生實踐:12.5X高眼點目鏡(HE型),搭配10X物鏡,總放大倍數125X,佩戴眼鏡仍能清晰成像。
金相顯微鏡目鏡的選擇需綜合考慮物鏡類型、檢測需求及操作舒適性:
基礎檢測:優先選擇惠更斯目鏡(H型),成本低且適用性廣。
高精度分析:選擇補償目鏡(K型)或平場目鏡(P型),確保色差與場曲校正。
大視場觀察:選擇廣角目鏡(WF型),提升檢測效率。
定量測量:選擇分劃目鏡(R型),直接在目鏡中完成尺寸標注。
舒適性需求:選擇高眼點目鏡(HE型),適合長時間或多人協同檢測。
通過合理搭配目鏡與物鏡,金相顯微鏡可充分發揮其高分辨率、大景深的優勢,為金屬材料檢測、質量控制及科研分析提供**支持。
