顯微鏡載物臺的種類有哪些?——功能、結構與應用場景全解析
- 作者:微儀管理員
- 發布時間:2025-09-12
- 點擊:89
顯微鏡載物臺是承載樣本、實現**定位與移動的核心部件,其設計直接影響觀察效率與成像質量。根據不同顯微鏡類型(如光學、電子、激光共聚焦等)和應用場景(如生物切片、金屬材料、半導體檢測等),載物臺的形態與功能差異顯著。本文將從結構類型、驅動方式、功能擴展三個維度,系統梳理顯微鏡載物臺的常見分類及適用場景,幫助實驗室根據需求選擇*合適的設備配置。
一、按結構類型分類:固定式 vs 移動式
結構類型決定了載物臺的基本操作方式,適用于不同樣本尺寸與觀察需求。
1. 固定式載物臺
特點:載物臺固定于顯微鏡底座,無法手動移動,樣本通過載玻片或專用夾具固定在臺面中央。

優勢:
結構簡單,穩定性高,適合高倍物鏡觀察(如100×油鏡);
避免手動移動導致的樣本偏移,尤其適用于熒光顯微鏡等對光路穩定性要求高的場景。
適用場景:
生物切片觀察(如組織病理學、細胞學);
需要長時間固定視野的定量分析(如粒徑統計、熒光強度測量)。
2. 移動式載物臺
特點:載物臺配備X/Y軸移動導軌,可通過手動旋鈕或電動控制實現樣本平面內的**定位。
子類型:
單軸移動:僅支持X軸或Y軸單一方向移動,適用于線性掃描(如金屬材料裂紋檢測);
雙軸移動:支持X/Y軸同時移動,可覆蓋整個臺面范圍,是實驗室*常用的配置。
優勢:
靈活調整觀察區域,減少樣本裝載次數;
配合電動控制可實現自動化掃描(如全視野拼接成像)。
適用場景:
大尺寸樣本觀察(如電路板、地質薄片);
需要多區域對比分析的實驗(如腫瘤組織異質性研究)。
二、按驅動方式分類:手動 vs 電動
驅動方式直接影響載物臺的操作精度與效率,是G端顯微鏡的關鍵配置。
1. 手動載物臺
特點:通過機械旋鈕驅動載物臺移動,依賴操作人員手感控制步進精度。
優勢:
成本低,維護簡單,適合預算有限的實驗室;
無電源依賴,適用于野外或臨時觀察場景。
局限:
移動精度受旋鈕齒距限制(通常為0.1mm/格),難以滿足納米級定位需求;
長時間操作易導致手部疲勞,影響重復性。
適用場景:
教學演示或基礎科研(如中學生物實驗);
對定位精度要求不高的快速篩查(如水質微生物檢測)。

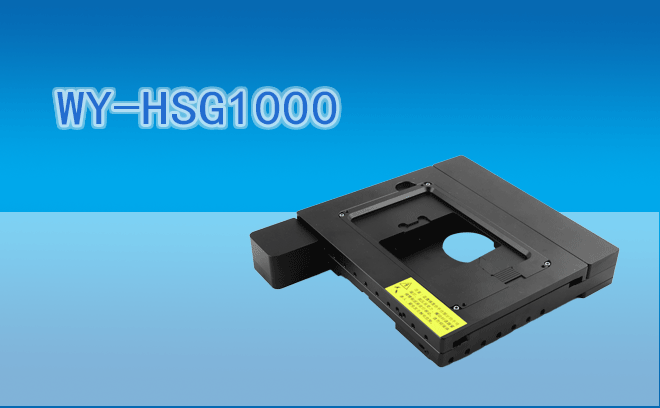

2. 電動載物臺
特點:通過步進電機或壓電陶瓷驅動,配合控制器實現數字化移動(精度可達0.01μm)。
子類型:
開環控制:通過預設步數實現定位,成本較低但可能因機械間隙產生誤差;
閉環控制:集成編碼器反饋系統,實時校正位置偏差,確保J對精度。
優勢:
支持編程控制,可自動完成多位置掃描、定時拍攝等復雜任務;
與圖像分析軟件聯動,實現智能追蹤(如活細胞動態觀察)。
適用場景:
共聚焦顯微鏡、超分辨顯微鏡等G端成像系統;
需要長時間無人值守的實驗(如藥物篩選、材料老化測試)。
三、按功能擴展分類:標準型 vs 專用型
為滿足特定行業需求,載物臺常集成附加功能模塊,形成專用化設計。
1. 標準型載物臺
特點:通用設計,僅具備基本承載與移動功能,臺面平整度≤0.05mm。
配置:
載玻片夾具(支持25×75mm標準載玻片);
彈簧片或真空吸附裝置(固定不規則樣本);
刻度尺或游標(輔助粗略定位)。
適用場景:
常規光學顯微鏡觀察(如血液涂片、寄生蟲檢測);
教學或臨床快速診斷。
2. 專用型載物臺
特點:針對特定樣本或觀察方式優化,集成溫度控制、旋轉、傾斜等功能。
常見類型:
溫控載物臺:
集成加熱/制冷模塊,臺面溫度范圍-20℃至100℃,適合活細胞培養或熱敏感材料觀察;
需配合溫度傳感器與PID控制器實現**控溫(波動≤0.1℃)。
旋轉載物臺:
支持360°連續旋轉,用于晶體學分析(如X射線衍射樣品定位)或三維重構成像;
旋轉精度可達0.1°,配備角度編碼器反饋。
傾斜載物臺:
臺面可調節±15°傾斜角度,模擬重力對樣本的影響(如地質礦物沉降觀察);
需配合防滑裝置確保樣本穩定。
磁性載物臺:
臺面嵌入永磁體或電磁線圈,用于固定磁性樣本(如金屬顆粒、磁性薄膜);
支持磁場強度調節(0-1T),適合磁學性質研究。
適用場景:
材料科學(如金屬疲勞測試、半導體缺陷分析);
生物醫學(如組織工程支架力學性能評估);
工業檢測(如電路板焊點虛焊檢測)。
四、特殊場景載物臺:超長行程與真空兼容
部分G端應用需突破傳統載物臺的設計限制,衍生出以下特殊類型:
1. 超長行程載物臺
特點:X/Y軸行程≥150mm,支持大范圍樣本掃描(如整張組織切片或晶圓)。
技術挑戰:
需采用交叉滾柱導軌或空氣軸承降低摩擦;
配合激光干涉儀或光柵尺實現納米級定位。
適用場景:
數字病理學(全視野掃描顯微鏡);
半導體制造(晶圓缺陷檢測)。
2. 真空兼容載物臺
特點:全金屬結構,無有機材料(如塑料、橡膠),可承受高真空環境(≤10?? Pa)。
應用場景:
掃描電子顯微鏡(SEM)觀察;
真空鍍膜或離子束刻蝕過程中的原位監測。
顯微鏡載物臺的類型選擇需綜合考慮樣本特性、觀察需求、預算限制三大因素。實驗室可遵循以下原則:
常規觀察:優先選擇手動雙軸移動載物臺,平衡成本與靈活性;
高精度成像:升級電動閉環控制載物臺,確保重復性與自動化;
專用研究:根據需求定制溫控、旋轉或磁性載物臺,提升實驗效率。
此外,載物臺的維護同樣關鍵:定期清潔導軌、潤滑機械部件、校準編碼器,可顯著延長設備壽命并保持性能穩定。通過合理選型與科學維護,載物臺將成為顯微鏡系統中可靠的“樣本導航者”。
