新聞資訊
新聞資訊
聯系我們
手機：4001-123-022
電話：4001-123-022
郵箱：tjviyee@VIP.163.com
地址：天津市東麗區華明**產業區華興路15號A座
常見問題
磷化(VI)一質量控制及檢測方法
- 作者：微儀管理員
- 發布時間：2022-05-04
- 點擊：260

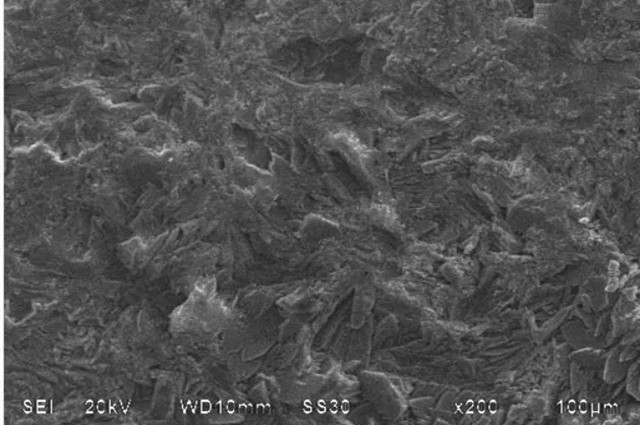

磷化后的工件，根據其用途，對其質量指標進展分項檢驗。主要質量控制指標，包括磷化膜外觀、磷化膜重量和厚度、磷化膜或后處理以后的耐蝕性三大共性指標。根據磷化用途有時還要檢測:磷化與漆膜配套性、磷化膜硬度、摩擦系數、抗擦傷性等指標。關于磷化的三共性指標，可參照如下標準及方法。
磷化膜外觀：采用目測法，相關標準GB 11376- 89金屬的磷酸鹽轉化膜和GB 6807- 86鋼鐵工件涂漆前磷化處理技術條件。 磷化膜厚度或膜重：膜厚度測量采用GB6462金屬的氧化覆蓋層橫斷而厚度顯微鏡測量法，也可采用測厚儀，按照GB4956磁性金屬基體上非磁性覆蓋層厚度測量磁性方法或GB4957非磁性金屬基體上非導電覆蓋層測量渦流方法。膜重測量采用重量法，可依照GB6807鋼鐵工件涂漆前磷化處理技術條件或GB9792金屬材料上的轉化膜單位面積上膜層質量的測定。 耐蝕性:檢測磷化膜木身的耐蝕性可采用硫酸銅點滴法，氯化鈉鹽水浸泡法和鹽霧試驗法。點滴法和鹽水浸泡法可依照GB 6807- 86鋼鐵件涂漆前磷化處理技術條件，磷化膜經過后處理如涂汕，涂蠟，涂漆后一般進展 鹽霧試驗檢驗。鹽霧試驗可依照GB 1771 -79漆膜耐鹽霧測定法或GB6458金屬獲蓋盡中性鹽霧性試驗。
1、涂漆前打底用磷化
用于漆前打底的磷化處理，其主要月的是提高漆膜的附著力和涂層系統的耐蝕性，因此重點在于與漆膜的配合性能方面。一 般對磷化質量檢測指標包括膜外觀、膜厚度和與漆膜配套后的性能。膜外觀應為均勻細密完整的磷化膜，對輕鐵系磷化，其外觀應為均勻細密完整的磷化膜，對輕鐵系磷化，其外觀應為完整的紅藍彩色膜。磷化膜不宜過厚，--般磷化膜重量應小于7.5g/m2,很正確為1.5~3.0g/m2,對于輕鐵系磷化膜重0.5~1.0g/m2為宜，過厚和粗糙的磷化膜是不利涂漆的。耐蝕性指標包括磷化膜木身的耐蝕性和涂漆前不應出現泛黃生銹現象。磷化與漆配合后的耐蝕性是很為重要的，它表達了磷化膜與漆協同后的整體耐蝕能力。磷化膜與涂漆配合后除檢測耐蝕性外，- -般還需測定其漆膜的機械物理性能，如:附著力、沖擊強度、抗彎能力(柔韌性)等。
涂漆前打底用磷化的質量指標及檢測方法一般應參照國家標準GB6807-86?鋼鐵工件涂漆前磷化處理技術條件?，
該標準對磷化膜的各項質量指標及檢測評價方法都有較詳細的規定，其主要 內容如下：
(1)磷化膜外觀應為結晶致密、連續均勻的淺灰到深灰色膜，對于輕鐵系磷化應為連續彩色膜。允許出現下述缺陷:輕微的水跡，鉻酸鹽痕跡、輕微掛灰現象，由于熱處理焊接及加工等外表狀態不同造成的磷化膜缺陷。對于下述那么是不允許出現的缺陷:磷化膜出現泛黃生銹、磷化膜疏松、磷化露底局部無膜，嚴重掛灰。
(2)涂漆用磷化膜重應低于7. 5克/m2。
(3)磷化膜的耐蝕性采用鹽水浸泡法，磷化工件在3%NaCl水溶液中，在15~25'C溫度下，浸泡1h不應出現銹蝕。磷化與漆膜配合后的耐蝕性檢測是將磷化工件涂覆25~35μ m的A04-9白氨基漆，劃痕后進展鹽霧試驗(按GB 1771-79) 經24h鹽霧試驗( 鐵系磷化是8h鹽霧試驗)漆膜應無起泡、生銹、脫落現象。
2、對防銹、 耐蝕用磷化 對于這類磷化，
其主要目的是為了耐蝕防護，其耐蝕性是很為重要的指標。-般的質量檢測指標包硫酸銅點滴要大于lmin,耐鹽水大于2h,鹽霧試驗大于1. 5h。有關涂油或涂蠟后的耐蝕性檢測，很好采用鹽霧試驗，具體應到達的耐鹽霧時間，可由供需雙方商定。
3、潤滑、耐磨減摩磷化
起潤滑作用的磷化主要用在冷加L方面，- - -般是鋅系。耐磨誠摩磷化是用于載荷摩擦運動的工件，常規的是錳系磷化。 對于起潤滑作用的磷化，主要檢驗外觀、 膜重、耐蝕性以及皂化后的滑潤性，有時要測定摩擦系數。要求磷化膜外觀應均勻完整，一般膜重大于5g/m2,以保證有一定的膜厚， 經皂化后，明顯降低摩擦力，減少模具損傷，減少工件冷作時的開裂。 對于耐磨減摩磷化，- -般為錳系磷化，其磷化膜外觀應為均勻完整深灰或黑色膜。對于配合間隙小的零部件，其膜重應在1~ 3g/m2,動配合間隙大的工件，其膜重應在5g/m2以上。要求這類磷化有較高的硬度和抗擦傷性能，具體指標可由供需雙方商定。同時耐磨減摩磷化應有較好的耐蝕性，通常耐鹽寡應在1. 5h以上。對于潤滑、耐磨減摩磷化同樣可參照GB 11976-89。 4、其它用途的磷化 磷化除了用上述三個領城外，還可用于電絕緣方面，裝飾性方面。其常規質量檢測指標為外觀、膜重和耐蝕性。對電絕緣磷化，要求檢測單位面積上的外表電阻。對裝飾性磷化要根據不同的要求進展染色處理，要求不同的顏色色度和耐蝕性，這些指標的檢測方法和控制范圍一般由供需雙方商定。 磷化質量指標的檢測和控制，是根據其用途的不同要有各種不同的要求，除常規的外觀、磷化膜重量，某些磷化的耐蝕性有標準可遵循外，大局部指標及檢測方法都是由供需雙方商定。
- 上一篇：沒有了！
- 下一篇：大工件的金相切割取樣方法
津公網安備12011002023085號
客服QQ
