由于該產品已進行多次功能升級和更新迭代，我們不保證提供的圖片和各項參數等信息完全一致，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢:4001-123-022

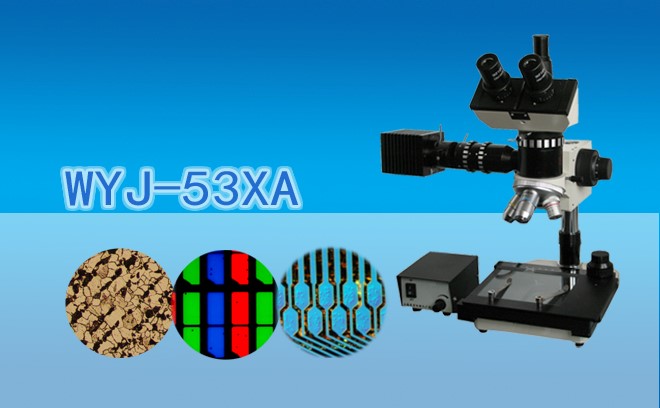

三目正置金相顯微鏡WYJ-53XA配置了立桿式的機架和移動工作臺，顯微鏡主體可大范圍升降和360°旋轉。尤其適合于觀察有一定高度的大工件試樣，也適用于薄片試樣的金相、礦相、巖相、晶體等結構分析和鑒別，材料表面的某些特征（劃痕、裂紋、噴涂的均勻性），化學顆粒等方面的研究。總放大倍數：50X-625X?
三目正置金相顯微鏡WYJ-53XA配置了立桿式的機架和移動工作臺，顯微鏡主體可大范圍升降和360°旋轉。尤其適合于觀察有一定高度的大工件試樣，也適用于薄片試樣的金相、礦相、巖相、晶體等結構分析和鑒別，材料表面的某些特征（劃痕、裂紋、噴涂的均勻性），化學顆粒等方面的研究。總放大倍數：50X-625X
◆性能特點：
1、配置了立桿式的機架，適合于觀察有一定高度的大工件試樣。
2、采用了優質的光學系統設計，視野寬闊，視場平坦,成像清晰。
3、配置了帶偏光裝置落射照明系統，適合觀察高反光材料表面。
4、兩路光路自由切換輸出，一路用于觀察，一路連接攝像裝置。
◆典型應用：
1、分析金屬、礦相結構組織。
2、電子廠PCB板、芯片檢驗。
3、觀察材料表面的某些特性， 如：劃痕、裂紋、噴涂的均勻性。
序號 | 名稱 | 技術參數 |
01 | 平場目鏡 | WF10X/Φ18、WF12.5X/Φ15 mm |
02 | 消色差物鏡 | 4X/0.1、 10X/0.25、40X/0.65（半平場） |
03 | 總放大倍數 | 50X-625X(輔助倍數1.25) |
04 | 觀察頭 | 滑板式 45°傾斜 |
05 | 轉換器 | 四孔 (外向式滾珠內定位) |
06 | 粗微調調焦范圍 | 2um 粗微動同軸調焦 試樣高高度為90mm |
07 | 載物臺 | 雙層機械式 尺寸180X150mm 移動范圍 70X50mm |
08 | 光瞳距離 | 53-75mm |
09 | 濾色片 | (黃,藍,綠)濾色片和磨砂玻璃 |
10 | 落射照明系統 | 6V 20W鹵素?zé)?亮度可調 |
帶視場光闌、孔徑光闌、簡易偏光裝置 | ||
11 | 儀器重量 | 凈重8.0公斤 毛重10.0公斤 |
12 | 儀器尺寸 | 儀器尺寸24X31X42（cm） 包裝尺寸26X44X45 (cm) |
一、顯微鏡選購件：
序號 | 名稱 | 技術參數 |
01 | 目鏡 | 16X(Φ11mm) |
02 | 物鏡 | 20X、60X、80X、100X |
03 | 物鏡測微尺 | 0.01mm |
二、攝像系統選購：
序號 | 名稱 | 參數及功能 |
01 | CMOS數字?jǐn)z像頭 | 300萬、500萬、800萬、900萬、1000萬、1400萬、1600萬、2000萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。） |
02 | CCD數字?jǐn)z像頭 | 140萬、200萬、300萬、500萬、600萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。） |
03 | 高清模擬攝像頭 | 日本JVC、松下及國產品牌580線（具有單張、定時采集圖像，錄像，疊加比例尺、測量、連接多媒體，打印輸出等功能） |
04 | 單反數碼相機 | 佳能、尼康、徠卡等千萬以上像素單反相機（具有拍照、錄像等功能） |
三、分析軟件選購：
序號 | 名稱 | 參數及功能 |
01 | 基本測量軟件UV | 可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。 |
02 | 金相分析軟件UV-MA | 包含多達400項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。 |
03 | 礦相分析軟件UV-K | 通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析。可單張、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。 |
04 | 粒度軟件UV-G | 包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據。可以連接多媒體、打印、EMAIL等多種方式輸出。 |
序號 | 名稱 | 主要技術參數 | 單位 | 數量 |
1 | 立柱底座 | 套 | 1 | |
2 | 三目鏡筒 | 只 | 1 | |
3 | 消色差物鏡 | 4X、10X、40X（半平場） | 只 | 各1 |
4 | 平場目鏡 | 10X、12.5X | 對 | 各1 |
5 | 落射照明器 | 套 | 1 | |
6 | 移動工作臺 | 套 | 1 | |
7 | 濾色片 | 藍、綠、黃、磨砂 | 片 | 各1 |
8 | DB53變壓器 | 套 | 1 | |
9 | 備用鹵鎢燈 | 6V/20W | 只 | 1 |
10 | 防塵罩 | 個 | 1 | |
11 | 電源線 | 根 | 1 | |
12 | 產品說明書 | 本 | 1 | |
13 | 產品裝箱單 | 份 | 1 | |
14 | 產品合格證 | 份 | 1 | |
15 | 產品保修卡 | 份 | 1 |
