由于該產品已進行多次功能升級和更新迭代，我們不保證提供的圖片和各項參數等信息完全一致，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢:4001-123-022

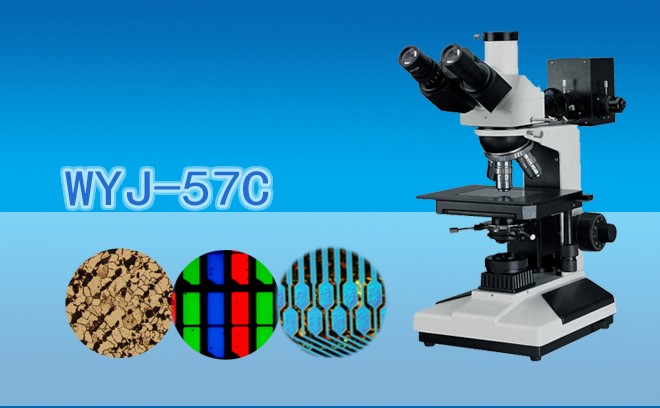

三目透反射金相顯微鏡WYJ-57C配置了透射、落射照明裝置，既可以觀察金屬材料的金相組織結構，也可以觀察半透明，甚至不透明的生物標本。采用了平場消色差物鏡和大視野目鏡，具有成像清晰，視野廣闊，操作方便等特點。是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。。總放大倍數：50X-600X?
三目透反射金相顯微鏡WYJ-57C配置了透射、落射照明裝置，既可以觀察金屬材料的金相組織結構，也可以觀察半透明，甚至不透明的生物標本。采用了平場消色差物鏡和大視野目鏡，具有成像清晰，視野廣闊，操作方便等特點。是金屬學、礦物學、精密工程學、電子學等研究的理想儀器。。總放大倍數：50X-600X
◆產品特點：
1、配置落射照明裝置，可觀察透明與不透明標本,拓展了觀察范圍。
2、配置了大視野平場目鏡與長距平場消色差物鏡，視場平坦清晰。
3、配置了內置推拉式檢偏、起偏器，適合觀察高反光材料的表面。
4、三目鏡筒可自由推拉切換為通光鏡下目視觀察與顯微攝影。
◆典型應用：
1、分析金屬、礦相內部結構組織。
2、電子廠PCB板、芯片檢驗。
3、觀察材料表面的某些特性， 如：劃痕、裂紋、噴涂的均勻性。
一、顯微鏡參數：
序號 | 名稱 | 技術參數 |
01 | 平場目鏡 | 大視野 WF10X(Φ18mm) |
02 | 長距平場物鏡 | PLL 5X/0.10、10X/0.25、40X/0.65、60X/0.75 |
03 | 總放大倍數 | 50X-600X |
04 | 觀察頭 | 三目 鉸鏈式30°傾斜（內置檢偏振片,可進行切換) |
05 | 轉換器 | 四孔(內向式滾珠內定位) |
06 | 粗微調焦范圍 | 粗微動同軸調焦, 粗動松緊可調,帶鎖緊和限位裝置板,微動格值:2μm |
07 | 載物臺 | 雙層機械移動式(尺寸:160mmX140mm,移動范圍:75mmX50mm) |
08 | 聚光鏡 | N.A.1.25 可上下升降 帶可變光闌 |
09 | 照明 | 透射照明：6V20W鹵素燈,亮度可調 落射照明器：6V20W，帶視場、孔徑光闌，起偏振片,(紅,藍,綠磨砂)濾色片 |
10 | 儀器重量 | 凈重：9.5kg 毛重：11.0kg |
11 | 儀器尺寸 | 儀器尺寸21X45X55（cm） 包裝尺寸 30X50X60(cm) |
二、目鏡參數：
型號 T ype | 放大倍率 Magnification | 視場直徑 F.O.V | 外徑 Tube diameter |
WF10X/18 | 10X | Φ18 | Φ20.3 |
三、物鏡參數：
放大倍率 Magnification | 數值孔徑 N.A | 分辨率 R(μm) | 工作距離WD(mm) | 共軛距離Conjugate(mm) | 齊焦距離Parfocus(mm) | 蓋玻片厚度CoverGlass(mm) |
5X | 0.10 | 2.80 | 17.41 | 195 | 45 | 0.17 |
10X | 0.25 | 1.10 | 8.80 | 195 | 45 | 0.17 |
40X(s) | 0.65 | 0.42 | 3.73 | 195 | 45 | 0.17 |
60X(s) | 0.75 | 0.38 | 1..25 | 195 | 45 | 0.17 |
