由于該產品已進行多次功能升級和更新迭代，我們不保證提供的圖片和各項參數等信息完全一致，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢:4001-123-022

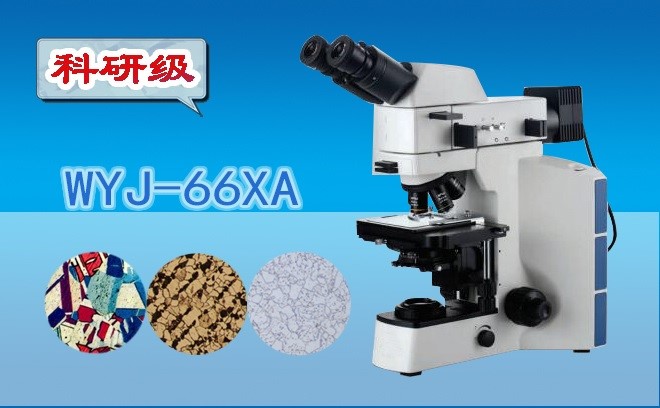

? 三目透反射金相顯微鏡WYJ-66XA采用優質的無限遠光路系統，配置了落射與透射照明系統、無限遠長距平場消色差物鏡、內置偏光觀察裝置，具有圖像清晰、襯度好，造型美觀，操作方便等特點，能分別對不透明物體或透明物體進行顯微觀察，尤其適合觀察金相試樣，電子芯片等樣品。是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器。總放大倍數：50-1000X
三目透反射金相顯微鏡WYJ-66XA采用優質的無限遠光路系統，配置了落射與透射照明系統、無限遠長距平場消色差物鏡、內置偏光觀察裝置，具有圖像清晰、襯度好，造型美觀，操作方便等特點，能分別對不透明物體或透明物體進行顯微觀察，尤其適合觀察金相試樣，電子芯片等樣品。是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器。總放大倍數：50-1000X
◆性能特點：
1、采用了先進的無限遠光路設計，提供了出色的光學系統。
2、無限遠長工作距離平場物鏡和大視野平場目鏡，視場寬闊平坦清晰。
3、配置了落射與透射兩套照明系統，可觀察透明試樣與不透明試樣。
4、配置了內置推拉式檢偏器與起偏器，適合觀察高反光材料的表面。
5、整機采用了防霉處理，有效保護了鏡頭，延長了儀器的使用壽命。
◆典型應用：
1、分析金屬、礦相內部結構組織。
2、電子廠PCB板、芯片檢驗。
3、觀察材料表面的某些特性， 如：劃痕、裂紋、噴涂的均勻性。
序號 | 名稱 | 技術參數 |
01 | 平場目鏡 | 高眼點大視野WF10X(Φ22mm) |
02 | 長距平場物鏡 | 無限遠PLL5X、10X、20X、50X、100X |
03 | 總放大倍數 | 50X-1000X |
04 | 觀察頭 | 三目，鉸鏈式30°傾斜可360°旋轉 |
05 | 轉換器 | 五孔(內向式滾珠內定位) |
06 | 粗調調焦范圍 | 粗微動同軸調焦,行程28mm,帶鎖緊和限位裝置,微動格值:2μm.大樣品高度78. |
07 | 載物臺 | 雙層機械移動式(尺寸:175mmX145mm,移動范圍: 76mmX42mm) |
08 | 光瞳距離 | 54-75mm；視度可調±5° |
09 | 濾色片 | 藍、磨砂 |
10 | 聚光鏡 | 透射用搖出式消色差聚光鏡（N.A 0.9） |
11 | 落射照明系統 | 12V 50W 鹵素燈/5WLED暖白照明，亮度可調 |
內置視場光闌、孔徑光闌、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式起偏振器 | ||
12 | 透射照明系統 | 12V 50W 鹵素燈/5WLED暖白照明，亮度可調 |
13 | 儀器重量 | 凈重10.0公斤 毛重12.0公斤 |
14 | 儀器尺寸 | 儀器尺寸26X46X55(cm) 包裝尺寸28X35X65(cm) |
一、顯微鏡選購件：
序號 | 名稱 | 技術參數 |
01 | 測微目鏡 | 10X(Φ;22mm) |
02 | 物鏡 | PLL60X、80X |
03 | 物鏡測微尺 | 0.01mm |
04 | 暗場裝置 | 明/暗場物鏡5X、10X、20X、40X、50X、60X、80X、100X |
05 | 觀察頭 | 5/5分光 |
二、攝像系統選購：
序號 | 名稱 | 參數及功能 |
01 | CMOS數字攝像頭 | 300萬、500萬、800萬、900萬、1000萬、1400萬、1600萬、2000萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。） |
02 | CCD數字攝像頭 | 140萬、300萬、500萬、600萬、900萬、1400萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。） |
03 | 高清模擬攝像頭 | 日本JVC、松下及國產品牌580線（具有單張、定時采集圖像，錄像，疊加比例尺、測量、連接多媒體，打印輸出等功能） |
04 | 單反數碼相機 | 佳能、尼康、徠卡等千萬以上像素單反相機（具有拍照、錄像等功能） |
三、分析軟件選購：
序號 | 名稱 | 參數及功能 |
01 | 基本測量軟件UV | 可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。 |
02 | 金相分析軟件UV-MA | 包含多達400項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。 |
03 | 礦相分析軟件UV-K | 通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析。可單張、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。 |
04 | 粒度軟件UV-G | 包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據。可以連接多媒體、打印、EMAIL等多種方式輸出。 |
序號 | 名稱 | 主要技術參數 | 數量 | 單位 |
01 | 顯微鏡主機 | 1 | 臺 | |
02 | 平場目鏡 | 10X | 1 | 對 |
03 | 無窮遠長距平場消色差物鏡 | PLL5X、10X、20X、40X、100X | 各1 | 只 |
04 | 垂直照明裝置 | 1 | 套 | |
05 | 偏光裝置 | 啟偏器，檢偏器 | 1 | 套 |
06 | 攝像接口 | 1 | 只 | |
07 | 鹵鎢燈 | 6V30W | 1 | 只 |
08 | 保險絲 | 1 | 根 | |
09 | 調節扳手 | 3 | 只 | |
10 | 防塵罩 | 1 | 只 | |
11 | 電源線 | 1 | 根 | |
12 | 隨機附件 | 裝箱單，說明書，合格證，保修卡 | 各1 | 份 |
