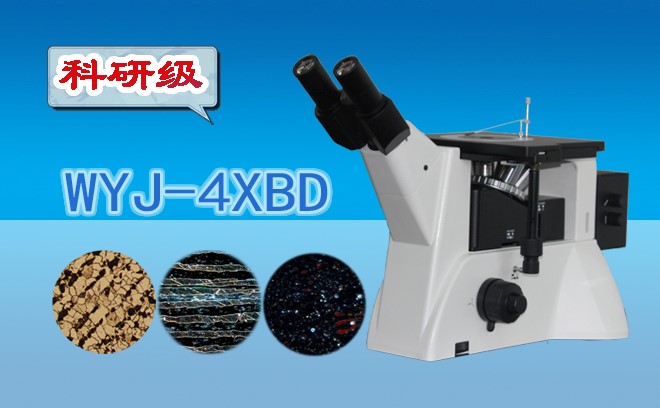

科研級暗場金相顯微鏡WYJ-4XBD

由于該產品已進行多次功能升級和更新迭代，我們不保證提供的圖片和各項參數等信息完全一致，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢:4001-123-022

科研級暗場金相顯微鏡WYJ-4XBD采用優良的無限遠光學系統與多功能、模塊化的設計理念，帶有偏光裝置、暗場裝置，可實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作很方便舒適，空間很廣闊。適用于薄片試樣的金相、礦相、晶體、硅片、電路基板、FPD等結構分析和研究，或用于觀察材料表面特性，如：劃痕、裂紋、噴涂的均勻性等分析研究。

在線訂購

◆產品特點：

1、采用了很為先進的無限遠光路設計，提供了出色的光學系統。

2、采用大視野目鏡和明暗場長距平場物鏡，視場平坦,成像清晰。

4、配置了偏光、暗場裝置、可選配微分干涉裝置，拓展了功能。

5、整機采用了防霉處理，保護了鏡頭，延長了儀器的使用壽命。

6、兩路光路自由切換輸出，一路用于觀察，一路連接攝像裝置。

◆典型應用：

1、電子工業制造業對硅片、電路基板、FPD、PCB板、芯片檢驗。2、觀察材料表面的某些特性。3、分析金屬、礦相內部結構組織。

一、顯微鏡參數：

序號	名稱	技術參數
01	平場目鏡	WF10X/Φ22mm
02	明暗平場物鏡	無限遠長距PLL 5X/0.10、10X/0.25、20X/0.40、40X/0.60、60X/0.75
03	總放大倍數	50X-600X
04	觀察頭	雙目，鉸鏈式45°傾斜
05	轉換器	五孔(內向式滾珠內定位)
06	粗調調焦范圍	粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm
07	載物臺	機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm 圓形可旋轉載物臺板尺寸：大外徑Ф130mm，小通光口徑小于Ф12mm
08	光瞳距離	53-75mm
09	濾色片	磨砂玻璃、黃、綠、藍濾色片
10	暗場照明	12V50W鹵素燈，亮度可調12V50W 內置視場光闌、孔徑光闌
11	偏光裝置	拉板式起偏器，檢偏器（可選配DIC微分干涉裝置）
12	儀器重量	凈重7.0kg 毛重8.5kg
13	儀器尺寸	儀器尺寸18X25X33（cm）包裝尺寸42X35X52(cm)

二、目鏡參數：

型號

T ype

放大倍率

Magnification

視場直徑(mm)

F.O.V

外徑(mm)

Tube diameter

WF10X/22

10X

Φ22

Φ30.0

三、物鏡參數：

放大倍率 Magnification	數值孔徑 N.A	分辨率 R(μm)	工作距離WD(mm)	共軛距離Conjugate(mm)	齊焦距離Parfocus(mm)	蓋玻片厚度CoverGlass(mm)
5X	0.12	2.10	9.70	∞	45	無
10X	0.25	1.10	9.30	∞	45	無
20X	0.40	0.70	7.23	∞	45	無
40X	0.60	0.55	3.00	∞	45	無
60X	0.75	0.42	1.90	∞	45	無

一、顯微鏡選購件：

序號	名稱	技術參數
01	測微目鏡	10X(Φ22mm)
02	明暗場物鏡	PLL50X、80X、100X
03	物鏡測微尺	0.01mm
04	DIC微分干涉裝置	微分干涉相襯插板

二、攝像系統選購：

序號	名稱	參數及功能
01	CMOS數字攝像頭	300萬、500萬、800萬、900萬、1000萬、1400萬、1600萬、2000萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
02	CCD數字攝像頭	140萬、300萬、500萬、600萬、900萬、1400萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
03	高清模擬攝像頭	日本JVC、松下及國產品牌580線（具有單張、定時采集圖像，錄像，疊加比例尺、測量、連接多媒體，打印輸出等功能）
04	單反數碼相機	佳能、尼康、萊卡等千萬以上像素單反相機（具有拍照、錄像等功能）

三、分析軟件選購：

序號	名稱	參數及功能
01	基本測量軟件UV	可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
02	金相分析軟件UV-MA	包含多達400項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。
03	礦相分析軟件UV-K	通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析。可單張、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
04	粒度軟件UV-G	包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據。可以連接多媒體、打印、EMAIL等多種方式輸出。

序號	名稱	主要技術參數	單位	數量
01	顯微鏡機架		臺	1
02	雙目鏡筒		只	1
03	無限遠明暗場物鏡	5X、10X、20X、40X、60X	只	各1
04	平場目鏡	10X	對	1
05	載物臺壓簧		件	1
06	載物片		片	1
07	濾色片	藍、綠、黃、磨砂	片	各1
08	攝像接口		只	1
09	鹵素燈	12V50W	只	1
10	防塵罩		個	1
11	電源線		根	1
12	產品說明書		本	1
13	產品裝箱單		份	1
14	產品合格證		份	1
15	產品保修卡		份	1
