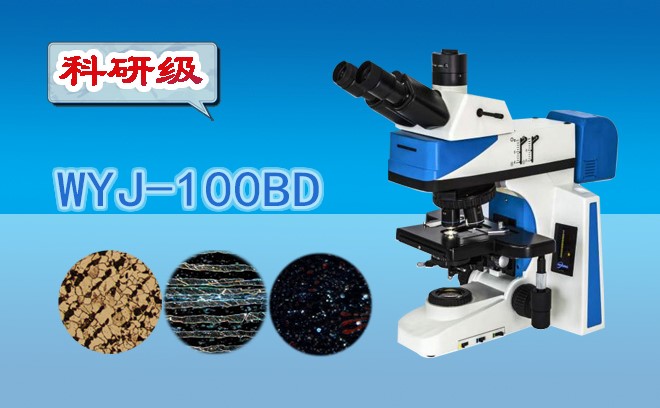

三目暗場金相顯微鏡WYJ-100BD

由于該產品已進行多次功能升級和更新迭代，我們不保證提供的圖片和各項參數等信息完全一致，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢:4001-123-022

? 三目暗場金相顯微鏡WYJ-100BD采用優良的無限遠光學系統與多功能、模塊化的設計理念，帶有偏光裝置、暗場裝置，可實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作很方便舒適，空間很廣闊。適用于薄片試樣的金相、礦相、晶體、硅片、電路基板、FPD等結構分析和研究，或用于觀察材料表面特性，如：劃痕、裂紋、噴涂的均勻性等分析研究。是金屬學、礦物學、精密工程學、電子學、半導體工業、硅片制造業、電子信息產業等觀察研究的理想儀器。總放大倍數：50-1000X

在線訂購

三目暗場金相顯微鏡WYJ-100BD采用優良的無限遠光學系統與多功能、模塊化的設計理念，帶有偏光裝置、暗場裝置，可實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作很方便舒適，空間很廣闊。適用于薄片試樣的金相、礦相、晶體、硅片、電路基板、FPD等結構分析和研究，或用于觀察材料表面特性，如：劃痕、裂紋、噴涂的均勻性等分析研究。是金屬學、礦物學、精密工程學、電子學、半導體工業、硅片制造業、電子信息產業等觀察研究的理想儀器。總放大倍數：50-1000X

◆產品特點：

1、采用了先進的無限遠光路設計，提供了出色的光學系統。

2、采用大視野目鏡和明暗場長距平場物鏡，視場平坦，成像清晰。

3、配置了偏光、暗場裝置、可選配微分干涉裝置，拓展了功能。

4、整機采用了防霉處理，保護了鏡頭，延長了儀器的使用壽命。

5、兩路光路自由切換輸出，一路用于觀察，一路連接攝像裝置。

6、具有亮度調節功能，能夠在轉換物鏡情況下自動調節光亮度。

◆典型應用：

1、電子工業制造業對硅片、電路基板、FPD、PCB板、芯片檢驗。2、觀察材料表面的某些特性。

3、分析金屬、礦相內部結構組織。

一、顯微鏡參數：

配置	技術規格 Description	數量
目鏡	大視野 PLAN 10X (視場數25mm） FN25	2pcs
平場無限遠消色差明暗場物鏡	PLAN lnflnity 5X BD NA 0.1, WD 16.6	1pcs
	PLAN lnflnity 10X BD NA 0.25, WD 16.0	1pcs
	PLAN lnflnity 20X BD NA 0.40, WD 10.5	1pcs
	PLAN lnflnity 50X BD NA 0.55, WD 5.1	1pcs
	PLAN lnflnity 100X BD NA 0.8 WD 3.01	1pcs
三目鏡筒	Interpupillary distance 55mm-75mm 0.5x C-mount U-CTR30-2 Trinocular tube, FN26, fixed light pass, Bi/Photo: 50/50 100/0 0/100	1pcs
調焦機構	粗微動同軸調焦，微動格值：1微米，帶鎖緊和限位,大行程30mm，可放置試樣高度40mm	1pcs
	Coaxial coarse/fine focus system,with tension adjustable and limit stopper.	1pcs
	minimum division of fine focusing 1 mm，Maximum stroke 30mm, the specimen height 40mm	1pcs
顯微鏡鏡體 Microscope system	10w 高效率白色LED 色溫溫和包含轉換器濾色片明暗場切換裝置可調視場光闌	1pcs
	Microscope frame with quintuplerevolving nosepiece,	1pcs
	mechanicalstage（right handle）, 10w led illuminator, filter 32.5C-2.	1pcs
	Corresponded to WEEE regulation，Switching device for dark field Adjustable field aperture	1pcs
轉換器 Nosepiece	五孔轉換器	1pcs
轉換器 Nosepiece	eijing	1pcs
左右手操作可切換，高低位可調工作臺The left and right hand operation can be switched, high and low adjustable stage	X 行程 77mm Y 行程 55mm	1pcs
	X trip 77mm Y trip 55mm	1pcs
聚光鏡 Brightfield condenser	阿貝聚光鏡NA0.9 上下可升降可調孔徑光闌	1pcs
聚光鏡 Brightfield condenser	Brightfield condenser, N.A. 0.9, Up and down adjustable Adjustable aperture	1pcs
濾色片 Filter	Blue Green and yellow frosted glass	3pcs
電源 Power	100v~240v輸入 100 v to 240 v input AC	1pcs
防塵罩 Dust cover	Dust cover	1pcs

二、目鏡參數：

型號 Type	放大倍率 Magnification	視場直徑(mm) F.O.V	外徑(mm) Tube diameter
WF10X/25	10X	φ25	φ30

三、物鏡參數：

放大倍率 Magnification	數值孔徑 N.A	分辨率 R(μm)	工作距離WD(mm)	共軛距離Conjugate(mm)	齊焦距離Parfocus(mm)	蓋玻片厚度CoverGlass(mm)
5X	0.15	2.10	12.8	∞	45	無
10X	0.25	1.10	10.7	∞	45	無
20X	0.40	0.70	8.9	∞	45	無
50X	0.55	0.55	4.6	∞	45	無
100X	0.80	0.42	2.15	∞	45	無

一、顯微鏡選購件：

序號	名稱	技術參數
01	測微目鏡	10X(φ25mm)
02	明暗場物鏡	40X
03	物鏡測微尺	0.01mm
04	接口

二、攝像系統選購：

序號	名稱	參數及功能
01	CMOS數字攝像頭	500萬、800萬、900萬、1000萬、1400萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
02	CCD數字攝像頭	500萬、900萬、1400萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
03	高清模擬攝像頭	日本JVC、松下及國產品牌580線（具有單張、定時采集圖像，錄像，疊加比例尺、測量、連接多媒體，打印輸出等功能）
04	單反數碼相機	佳能、尼康、徠卡等千萬以上像素單反相機（具有拍照、錄像等功能）

三、分析軟件選購：

序號	名稱	參數及功能
01	基本測量軟件UV	可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
02	金相分析軟件UV-MA	包含多達400項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。
03	礦相分析軟件UV-K	通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析。可單張、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
04	粒度軟件UV-G	包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據。可以連接多媒體、打印、EMAIL等多種方式輸出。

序號	名稱	主要技術參數	數量	單位
01	顯微鏡主機		1	臺
02	平場目鏡	10X	1	對
03	無窮遠明暗場物鏡	5X、10X、20X、50X、100X	各1	只
04	垂直照明裝置		1	套
05	偏光裝置	啟偏器，檢偏器	1	套
06	攝像接口		1	只
07	濾色片	藍、磨砂;	各1	片
08	透射裝置		1	套
09	調節扳手		3	只
10	防塵罩		1	只
11	電源線		1	根
12	隨機附件	裝箱單，說明書，合格證，保修卡	各1	份
