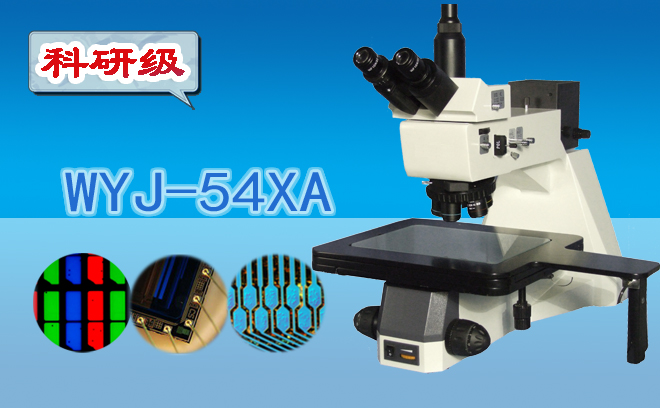

明暗場三目金相顯微鏡WYJ-54XA

由于該產品已進行多次功能升級和更新迭代，我們不保證提供的圖片和各項參數等信息完全一致，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢:4001-123-022

科研級明暗場正置金相顯微鏡WYJ-54XA配有超大移動范圍的載物臺，落射照明器、無限遠明暗場長距平場物鏡和大視野目鏡的頂配。具有外形美觀，圖像清晰度高、操作方便等特點，同時配有暗場裝置及偏光裝置，可實現暗場和偏光觀察，是一款多功能工業檢測顯微鏡。適用于薄片試樣的金相、礦相、晶體、硅片、電路基板、FPD等結構分析和研究，或用于觀察材料表面特性，如：劃痕、裂紋、噴涂的均勻性等分析研究。是金屬學、礦物學、精密工程學、電子學、半導體工業、硅片制造業、電子信息產業等觀察研究的理想儀器。總放大倍數：50X-500X

在線訂購

科研級明暗場正置金相顯微鏡WYJ-54XA配有超大移動范圍的載物臺，落射照明器、無限遠明暗場長距平場物鏡和大視野目鏡的**配置。具有外形美觀，圖像清晰度高、操作方便等特點，同時配有暗場裝置及偏光裝置，可實現暗場和偏光觀察，是一款多功能工業檢測顯微鏡。適用于薄片試樣的金相、礦相、晶體、硅片、電路基板、FPD等結構分析和研究，或用于觀察材料表面特性，如：劃痕、裂紋、噴涂的均勻性等分析研究。是金屬學、礦物學、精密工程學、電子學、半導體工業、硅片制造業、電子信息產業等觀察研究的理想儀器。總放大倍數：50X-500X
◆性能特點：
1、采用了先進的無限遠光路設計，提供了出色的光學系統。
2、配置了偏光、暗場裝置、可選配微分干涉裝置，拓展了功能。
3、系統配置了大尺寸、大范圍移動載物臺，適合大工件的檢查。
4、采用大視野目鏡和明暗場長距平場物鏡，視場平坦,成像清晰。
5、整機采用了防霉處理，保護了鏡頭，延長了儀器的使用壽命。
6、兩路光路自由切換輸出，一路用于觀察，一路連接攝像裝置。
◆典型應用：
1、電子工業制造業對硅片、電路基板、FPD、PCB板、芯片檢驗。
2、觀察材料表面的某些特性，

3、分析金屬、礦相內部結構組織。

序號	名稱	技術參數
01	平場目鏡	大視野WF10XΦ25mm
02	明暗場平場物鏡	無限遠 PLL5X/0.10、 PLL10X/0.25、 PLL20X/0.40、PLL40X/0.60、 PLL50×/0.55
03	總放大倍數	50X-500X
04	觀察頭	鉸鏈?zhǔn)饺?/span> 30°傾斜
05	轉換器	五孔帶DIC、明暗場插孔
06	粗調調焦范圍	30mm,粗微動同軸調焦，帶鎖緊和限位，微動格值0.002mm
07	載物臺	雙層移動平臺尺寸350X310mm 移動范圍: 250X250mm 玻璃平臺：尺寸268×198mm 移動范圍：250×250mm 具有快速手推功能，可實現快速到位
08	偏光裝置	檢偏鏡可360°轉動，起偏鏡、檢偏鏡均可移出光路
09	暗場裝置	DIC、暗場插件均可移出光路
10	落射照明系統	鹵鎢燈12V100W 寬電壓AC 85-230輸入。落射照明器帶視場光闌、孔徑光闌
11	儀器重量	凈重35.0公斤毛重40kg
12	儀器尺寸	儀器尺寸40X50X47（cm）包裝尺寸59X49X53 (cm)

一、顯微鏡選購件：

序號	名稱	技術參數
01	物鏡	60X、80X
02	物鏡測微尺	0.01mm
03	DIC微分干涉裝置	微分干涉相襯插板

二、攝像系統選購：

序號	名稱	參數及功能
01	CMOS數字?jǐn)z像頭	300萬、500萬、800萬、900萬、1000萬、1400萬、1600萬、2000萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
02	CCD數字?jǐn)z像頭	140萬、200萬、300萬、500萬、600萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
03	高清模擬攝像頭	日本JVC、松下及國產品牌580線（具有單張、定時采集圖像，錄像，疊加比例尺、測量、連接多媒體，打印輸出等功能）
04	單反數碼相機	佳能、尼康、徠卡等千萬以上像素單反相機（具有拍照、錄像等功能）

三、分析軟件選購：

序號	名稱	參數及功能
01	基本測量軟件UV	可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
02	金相分析軟件UV-MA	包含多達400項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。
03	礦相分析軟件UV-K	通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析。可單張、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
04	粒度軟件UV-G	包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據。可以連接多媒體、打印、EMAIL等多種方式輸出。

序號	名稱	主要技術參數	單位	數量
1	顯微鏡機架		臺	1
2	三目鏡筒		只	1
3	明暗場物鏡	PLL 5X、10X、20X、40X、50X	只	各1
4	平場目鏡	10X	對	1
5	落射照明器		套	1
6	定位螺釘		只	1
7	濾色片	藍、綠、磨砂	片	各1
8	備用鹵鎢燈	12V/100W	只	1
9	防塵罩		個	1
10	電源線		根	1
11	產品說明書		本	1
12	產品裝箱單		份	1
13	產品合格證		份	1
14	產品保修卡		份	1
