原子力顯微鏡（光學一體機)WY-Op-AFM

由于該產品已進行多次功能升級和更新迭代，我們不保證提供的圖片和各項參數等信息完全一致，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢:4001-123-022

◆性能特點：
光學金相顯微鏡和原子力顯微鏡一體化設計，功能強大。
同時具備光學顯微鏡和原子力顯微鏡成像功能，兩者可同時工作，互不影響。
同時具備光學二維測量和原子力顯微鏡三維測量功能。
激光檢測頭和樣品掃描臺集成一體，結構非常穩定，抗干擾性強。
精密探針定位裝置，激光光斑對準調節非常簡便。
單軸驅動樣品自動垂直接近探針，使針尖垂直于樣品掃描。
馬達控制加壓電陶瓷自動探測的智能進針方式，保護探針及樣品。
超高倍光學定位系統，實現探針和樣品掃描區域精確定位。
集成掃描器非線性校正用戶編輯器，納米表征和測量精度優于98%。

在線訂購

◆性能特點：

光學金相顯微鏡和原子力顯微鏡一體化設計，功能強大。

同時具備光學顯微鏡和原子力顯微鏡成像功能，兩者可同時工作，互不影響。

同時具備光學二維測量和原子力顯微鏡三維測量功能。

激光檢測頭和樣品掃描臺集成一體，結構非常穩定，抗干擾性強。

精密探針定位裝置，激光光斑對準調節非常簡便。

單軸驅動樣品自動垂直接近探針，使針尖垂直于樣品掃描。

馬達控制加壓電陶瓷自動探測的智能進針方式，保護探針及樣品。

超高倍光學定位系統，實現探針和樣品掃描區域精確定位。

集成掃描器非線性校正用戶編輯器，納米表征和測量精度優于98%。

◆測量范圍及應用：

測量范圍：二維、三維、Z值、相位、表面形貌、粗糙度、膜厚、形貌、相位。

應用：納米材料、石墨烯、薄膜、鈍化膜、短切玻纖復材、分子篩、TiO2、CrPS4（15）、CrPS4（16）、中空纖維膜絲、粗糙度測試、四氧化三鐵、M13-PBA等。

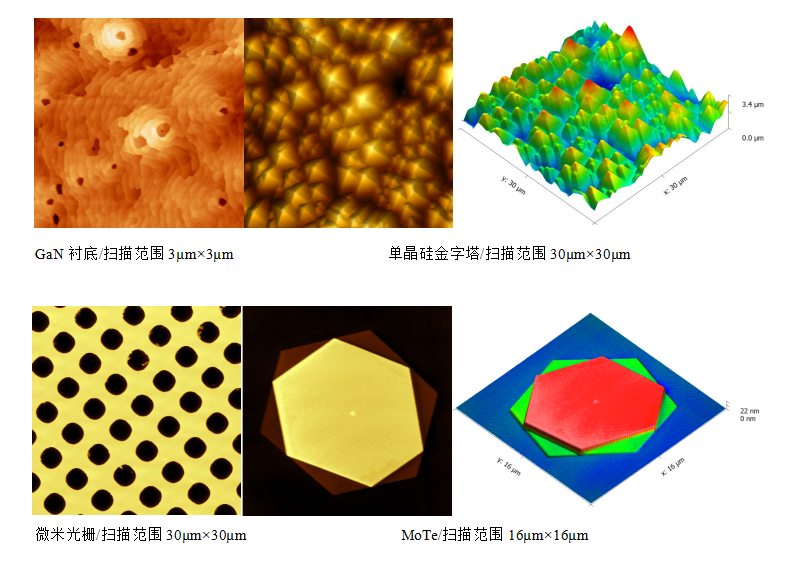

◆ 應用案例 Application Case

序號	名稱	技術參數
01	工作模式	接觸模式、輕敲模式
02	選配模式	摩擦力/側向力、振幅/相位、磁力/靜電力
03	力譜曲線	F-Z力曲線、RMS-Z曲線
04	XY掃描范圍	50×50um，可選20×20um，100×100um
05	Z掃描范圍	5um，可選2.5um，10um
06	掃描分辨率	橫向0.2nm，縱向0.05nm
07	樣品尺寸	Φ≤68mm，H≤20mm
08	樣品臺行程	25×25mm
09	光學物鏡	5X/10X/20X/50X平場復消色差物鏡
10	光學目鏡	10X
11	照明方式	LED柯勒照明系統
12	光學調焦	粗微動手動調焦
13	攝像頭	500萬像素CMOS傳感器
14	顯示屏	10.1寸平板顯示器，帶圖像測量功能
15	掃描速率	0.6Hz~30Hz
16	掃描角度	0~360°
17	運行環境	Windows XP/7/8/10操作系統
18	通信接口	USB2.0/3.0
