原子力顯微鏡（探頭掃描式） WY- LS-AFM

由于該產品已進行多次功能升級和更新迭代，我們不保證提供的圖片和各項參數等信息完全一致，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢:4001-123-022

◆性能特點：
實現樣品保持不動，探針移動掃描的商業化原子力顯微鏡。
樣品尺寸、重量幾乎不受限制，特別適合超大的樣品檢測。
樣品臺可拓展性強，非常便于進行多儀器聯用實現原位檢測。
電動控制樣品移動臺和升降臺，可任意編程多點位置實現快速自動化檢測。
龍門架式掃描頭設計，大理石底座，真空吸附和磁性吸附式載物臺。
馬達自動控制加壓電陶瓷自動探測的智能進針方式，保護探針及樣品。
高倍輔助光學顯微定位，實時觀測與定位探針以及樣品掃描區域。
集成掃描器非線性校正用戶編輯器，納米表征和測量精度優于98%。

在線訂購

◆性能特點：
實現樣品保持不動，探針移動掃描的商業化原子力顯微鏡。

樣品尺寸、重量幾乎不受限制，特別適合超大的樣品檢測。

樣品臺可拓展性強，非常便于進行多儀器聯用實現原位檢測。

電動控制樣品移動臺和升降臺，可任意編程多點位置實現快速自動化檢測。

龍門架式掃描頭設計，大理石底座，真空吸附和磁性吸附式載物臺。

馬達自動控制加壓電陶瓷自動探測的智能進針方式，保護探針及樣品。

高倍輔助光學顯微定位，實時觀測與定位探針以及樣品掃描區域。

集成掃描器非線性校正用戶編輯器，納米表征和測量精度優于98%。

◆測量范圍及應用：

測量范圍：二維、三維、Z值、相位、表面形貌、粗糙度、膜厚、形貌、相位。

應用：納米材料、石墨烯、薄膜、鈍化膜、短切玻纖復材、分子篩、TiO2、CrPS4（15）、CrPS4（16）、中空纖維膜絲、粗糙度測試、四氧化三鐵、M13-PBA等。

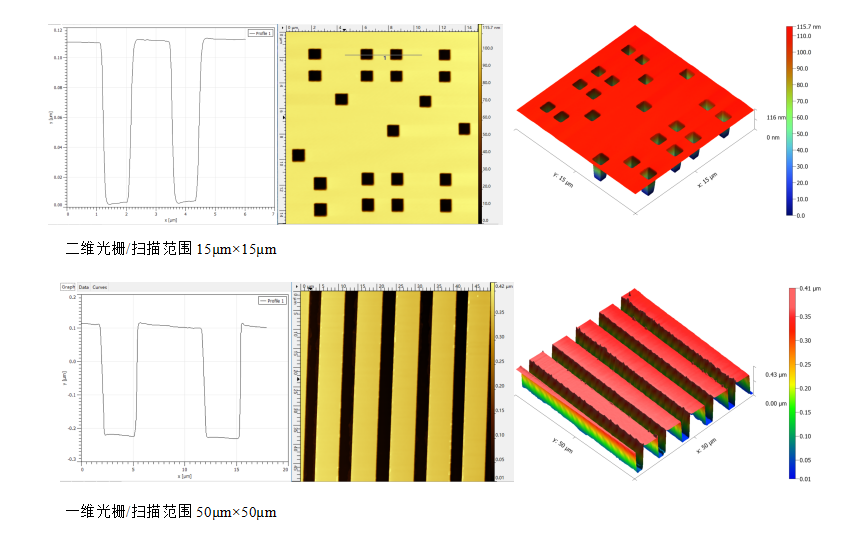

◆ 應用案例 Application Case


序號	名稱	技術參數
01	工作模式	接觸模式、輕敲模式
02	選配模式	摩擦力/側向力、振幅/相位、磁力/靜電力
03	力譜曲線	F-Z力曲線、RMS-Z曲線
04	XYZ掃描方式	探針驅動式掃描，壓電陶瓷管掃描器
05	XY掃描范圍	100×100um
06	Z掃描范圍	10um
07	掃描分辨率	橫向0.2nm，縱向0.05nm
08	XY樣品臺	步進電機驅動控制，移動精度1um
09	XY移動行程	100×100mm（可選200×200mm，300×300mm）
10	樣品載物臺	直徑100mm（可選200mm，300mm）
11	樣品重量	≤15Kg
12	Z升降臺	步進電機驅動控制，很小步長10nm
13	Z升降行程	15mm（可選20mm，25mm）
14	光學定位	10X光學物鏡
15	攝像頭	500萬像素數字CMOS
16	掃描速率	0.6Hz~30Hz
17	掃描角度	0~360°
18	運行環境	Windows XP/7/8/10操作系統
19	通信接口	USB2.0/3.0
20	儀器結構	龍門架式掃描頭，大理石底座
21	減震方式	氣浮式減震臺+金屬屏蔽隔音箱（可選主動式減震臺）
