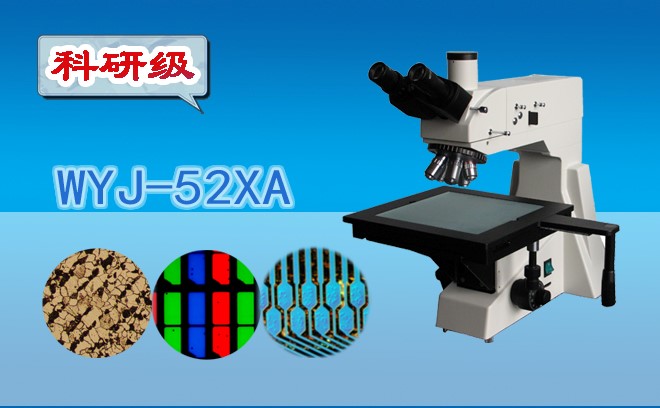

科研級三目正置金相顯微鏡WYJ-52XA

由于該產品已進行多次功能升級和更新迭代，我們不保證提供的圖片和各項參數等信息完全一致，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢:4001-123-022

科研級三目正置金相顯微鏡WYJ-52XA配有大范圍移動的載物臺、柯勒落射照明系統、長距平場物鏡、大視野目鏡，圖像清晰、襯度好，同時配有偏光裝置，可實現偏光觀察。適用于薄片試樣的金相、礦相、巖相、晶體等結構分析和鑒別，電子芯片的檢查或用于觀察材料表面特性，如：劃痕、裂紋、噴涂的均勻性等及紡織纖維、化學顆粒的分析研究。是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器。總放大倍數：50X-800X

在線訂購

◆性能特點：

1、系統配置了大尺寸、大范圍移動載物臺，適合大工件的檢查。

2、采用大視野目鏡和長距平場物鏡，視場寬闊、平坦,成像清晰。

3、采用“T”型防振結構設計，機械載物臺可慢速或快速移動試樣。

4、整機采用了防霉處理，保護了鏡頭，延長了儀器的使用壽命。

5、配置了偏光裝置并可選配暗場、微分干涉裝置，拓展了功能。

6、兩路光路自由切換輸出，一路用于觀察，一路連接攝像裝置。

◆典型應用：

1、分析金屬、礦相的結構組織。2、電子廠PCB板、芯片檢驗。3、觀察材料表面的某些特性，如：劃痕、裂紋、噴涂的均勻性。

序號	名稱	技術參數
01	平場目鏡	大視野 WF10X(Φ18mm)
02	長距平場物鏡	PLL5X/0.12、10X/0.25、20X/0.40、40X/0.60、80X/0.80
03	總放大倍數	50X-800X
04	觀察頭	三目鏡,傾斜30?,(內置檢偏振片,可進行切換)
05	轉換器	五孔 (外向式滾珠內定位)
06	粗微調調焦范圍	粗微動同軸調焦, 微動格值0.7μm, 粗動松緊可調,帶鎖緊和限位裝置
07	載物臺	三層機械移動式尺寸: 250mmX230mm,移動范圍: 154mmX154mm
08	光瞳距離	53-75mm
09	濾色片	藍、磨砂
10	落射照明系統	12V 30W鹵素燈,亮度可調
		帶視場光闌、孔徑光闌、起偏振片,(黃,藍,綠)濾色片和磨砂玻璃
11	儀器重量	凈重11.0公斤毛重12.5公斤
12	儀器尺寸	儀器尺寸42X45X45（cm）包裝尺寸45X50X50(cm)

一、顯微鏡選購件：

序號	名稱	技術參數
01	目鏡	16X(Φ11mm)
02	測微目鏡	10X(Φ18mm)
03	物鏡	PLL60X、100X（干式）
04	物鏡測微尺	0.01mm
05	超大工作臺	三層機械移動式尺寸: 280mmX270mm,移動范圍: 204mmX204mm
06	暗場裝置	明/暗場物鏡5X、10X、20X、40X、50X、60X、80X、100X
07	DIC微分干涉裝置	微分干涉相襯插板

二、攝像系統選購：

序號	名稱	參數及功能
01	CMOS數字攝像頭	300萬、500萬、800萬、900萬、1000萬、1400萬、1600萬、2000萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
02	CCD數字攝像頭	140萬、200萬、300萬、500萬、600萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
03	高清模擬攝像頭	日本JVC、松下及國產品牌580線（具有單張、定時采集圖像，錄像，疊加比例尺、測量、連接多媒體，打印輸出等功能）
04	單反數碼相機	佳能、尼康、徠卡等千萬以上像素單反相機（具有拍照、錄像等功能）

三、分析軟件選購：

序號	名稱	參數及功能
01	基本測量軟件UV	可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
02	金相分析軟件UV-MA	包含多達400項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。
03	礦相分析軟件UV-K	通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析。可單張、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
04	粒度軟件UV-G	包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據。可以連接多媒體、打印、EMAIL等多種方式輸出。

序號	名稱	主要技術參數	單位	數量
1	顯微鏡機架		臺	1
2	三目鏡筒		只	1
3	長距平場物鏡	PLL 5X、10X、20X、40X、80X	只	各1
4	平場目鏡	10X	對	1
5	落射照明器		套	1
6	內六角		套	1
7	濾色片	藍、綠、黃、磨砂	片	各1
8	攝像接口		只	1
9	備用鹵鎢燈	12V/30W	只	1
10	防塵罩		個	1
11	電源線		根	1
12	產品說明書		本	1
13	產品裝箱單		份	1
14	產品合格證		份	1
15	產品保修卡		份	1
